概述

绝缘子是中高压输配电系统使用最广泛的基础元件，用于对带电部分进行绝缘和支持。复合绝缘子，是采用环氧引拔棒支持、硅橡胶伞裙外绝缘的高分子复合材料绝缘子。该产品与传统的陶瓷、玻璃类绝缘子相比，具有重量轻（仅为同样用途传统绝缘子的1/4到1/8）、强度高（引拔棒抗拉强度和弯曲强度均为高强瓷的10倍以上）、耐污秽少清扫（硅橡胶具有独特强憎水性）的显著优点，同时克服了常规高分子材料的老化寿命问题，可安全使用数十年之久，是电力系统推广使用的全新一代产品。

用途及执行标准

本产品使用于交流220kV及以下发电、输电、变电、配电系统，用于对带电部分进行绝缘和支持。

本产品型号按JB/T9683-1999《绝缘子产品型号编制方法》规定进行编制，配置参数执行JB/T5892-1991《高压线路用有机复合绝缘子技术条件》和JB/T8737-1998《高压线路用复合绝缘子使用导则》标准。对以上标准中未明确定义的重要参数及配置方式，按GB311.1-1997《高压输变电设备的绝缘配合》和GB/T5582-1993《高压电力设备外绝缘污秽等级》的要求修正执行。

使用条件

环境温度：不高于+40℃，不低于-40℃；

海拔高度：不超过1000m；（1000m以上可按GB311.1-1997进行修正）

电源频率：不大于100Hz；

机械负荷：不大于每种产品的额定值。

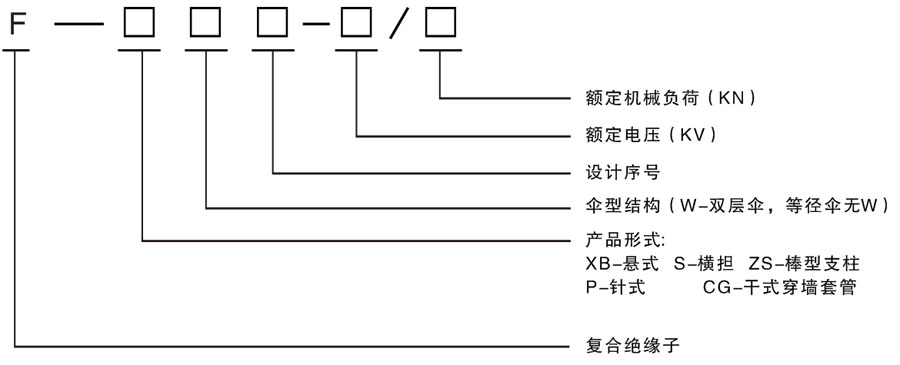

型号定义

典型参数

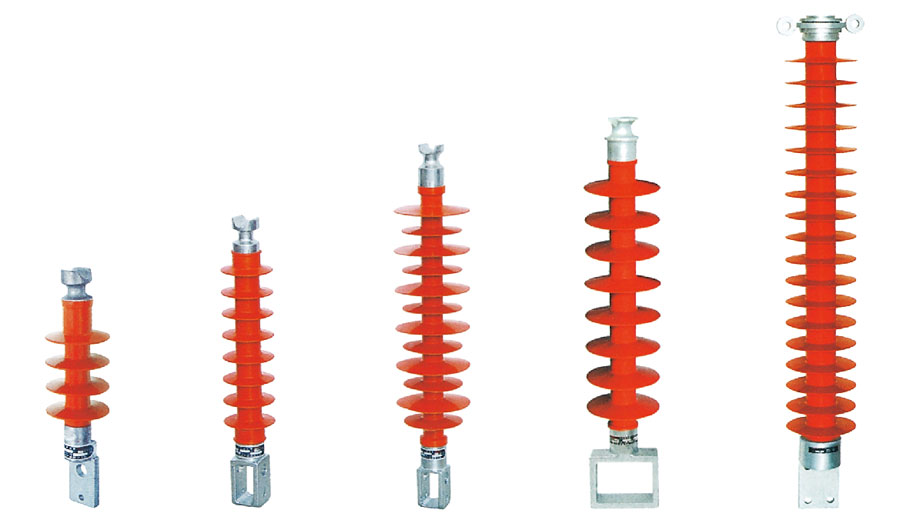

复合悬式绝缘子FXBW典型技术参数

产品型号	额定电压 kV	额定拉伸 负# kN	结构高度 mm	最小 电弧距离 mm	最小公称 爬电距离 mm	伞径 mm	雷电冲击 耐受电压 kV峰值	工频湿1 min 耐受电压 kV
FXBW-10/70	10	70	380±15	210	480	148/118	115	45
FXBW-10/100	10	100	400±15	200	460	148/118	115	45
FXBW4-35/70	35	70	650±15	485	1280	148/118	230	95
FXBW4-35/100	35	100	670±15	475	1260	148/118	230	95
FXBW4-66/70	66	70	940±15	710	1900	148/118	410	185
FXBW4-66/100	66	100	940±15	700	1870	148/118	410	185
FXBW4-110/100	110	100	1240±15	1040	3150	148/118	550	230
FXBW4-220/100	220	100	2240 ±30	2060	6570	148/118	1000	395
FXBW4-220/160	220	160	2240 ±30	1900	6530	148/118	1000	395

本产品抗拉伸强度高，适用于重污秽，大跨度高压线路使用。

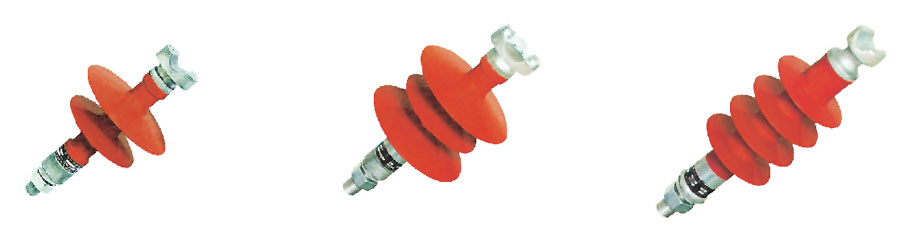

复合针式绝缘子FP典型技术参数

产品型号	额定电压 kV	额定弯曲 负荷 kN	结构高度 mm	最小 电弧距离 mm	最小公称 爬电距离 mm	伞径 mm	雷电冲击 耐受电压 kV峰值	工频湿1 min 耐受电压 kV
FPQ-10/2T16	10	2	240	110	300	146/112	90	40
FPQ - 10/4T20	10	4	183	127	300	146/112	90	40
FPQ-10/3T20	10	3	260	184	460	146/112	110	50
FPS-105/5	10	5	250	173	380	90	105	42

本产品具有良好的抗张强度，适用于中压10kV配电线路。

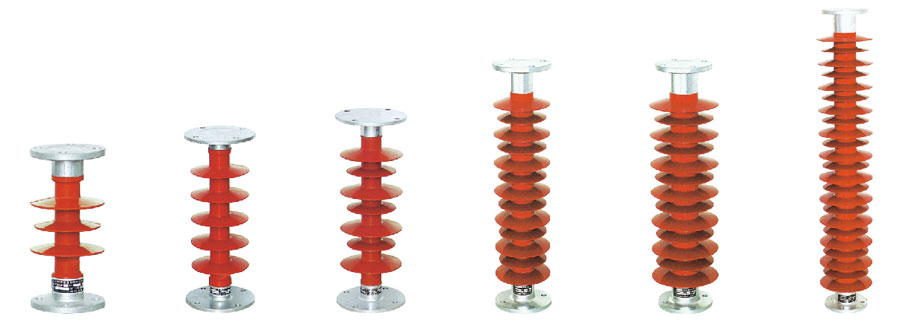

复合棒型支柱绝缘子FZS典型技术参数

产品型号	额定电压 kV	额定弯曲负荷 kN	结构高度 mm	最小 电弧距离 mm	最小公称 爬电距离 mm	伞径 mm	雷电冲击 耐受电压 kV峰值	工频湿1 min 耐受电压 kV
FZSW-10/4	10	4	215	175	305	16/74	75	42
FZS-35/6	35	6	445	378	890	142/142	185	100
FZSW - 35/6	35	6	450	360	946	136/109	185	100
FZSW-66/8	66	8	770	670	1825	165/134	325	165
FZSW-110/10	110	10	1220	1085	3160	181/151	490	230

本产品具有良好的抗弯强度，适用于变电站内各高压电气设备的绝缘与支持。

复合横担绝缘子FS典型技术参数

产品型号	额定电压 kV	额定弯曲 负荷 kN	结构高度 mm	最小 电弧距离 mm	最小公称 爬电距离 mm	伞径 mm	雷电冲击 耐受电压 kV峰值	工频湿1 min 耐受电压 kV
FS-10/5	10	5	250	180	380	90	75	42
FS-35/5	35	5	645	484	1050	142	265	100
FS-110/10	110	10	1260	1100	3150	170	550	230

本产品适用于城网技术改造，能有效的利用城市狭窄的走廊面积升压送电，可降低塔干高度，节约大量的财力物力。

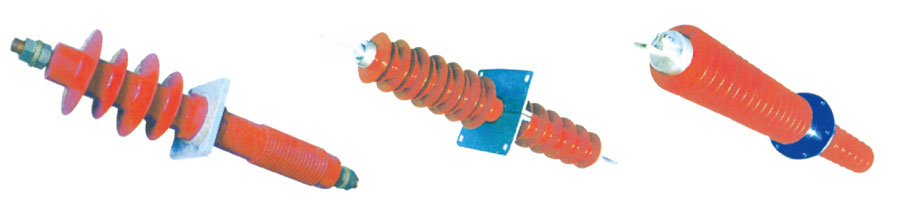

复合干式穿墙套管FCGW典型技术参数

本产品是一种新型的穿墙套管，符合电力部门无油化，小型化的发展趋势，是满足城乡电网改造的要求的新一代高压产品。
