一、概述

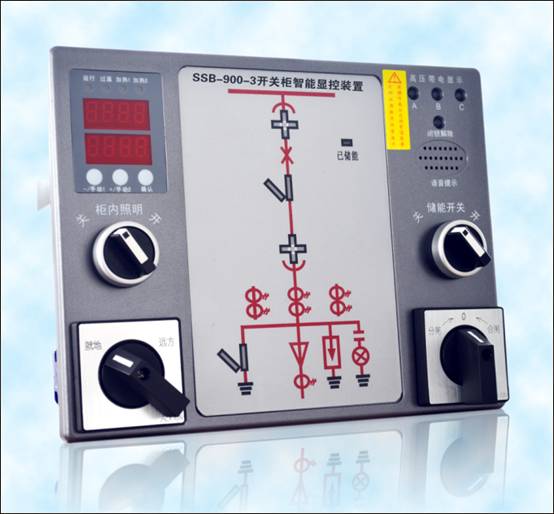

全新的SSB-900-3开关柜智能操控装置，功能强大，用于3-35KV 户内开关柜，取代现有的一次回路模拟图、温湿度控制器，高压带电闭锁装置，全功能语音防误提示和告警，配有合闸，分闸按钮，储能按钮，远方/就地转换开关，照明开关。高亮度LED显示器，可在线显示当前温度，湿度值。可选RS485通信接口，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。同时本装置外观精致，美观、简化、美化了开关柜面板，有效的提升开关柜品质。

二、技术指标

工作电源 AC180V～AC265V

工作温度：－20～＋65℃

工作湿度：≤95％RH

介质强度：≥AC2000V

绝缘性能：≥100MΩ

抗电磁干扰性能：符合IEC255－22的标准规定

动态闪烁频率：1次/秒

测量温度：-20～＋80℃

开关量输入端子和LED数码显示关联关系：动态配置

三、主要功能

1，断路器状态显示

断路器合闸并且分闸回路完好时，红色01模拟条发光；

断路器分闸并且合闸回路完好时，绿色02模拟条发光；

2，手车位置显示

无源触点输入， 工作位置触点闭合时，红色03①、03②垂直模拟条发光，显示断路器位于工作位置。试验位置触点闭合时，绿色04①、04②水平模拟条发光，显示断路器位于试验位置。手车位于试验位置与工作位置之间时，发光条03①、03②、和04①、04②同时闪烁。手车移出开关柜时，红色03①、03②和绿色04①、04②发光条均不发光，表示手车已断电。

3，接地开关位置显示

无源接点输入闭合，红色05 垂直模拟条发光，显示接地开关合闸。无源接点输入断开，绿色06 水平模拟条发光，显示接地开关分闸。

4，弹簧储能显示

无源触点闭合，黄色07 指示发光，显示断路器已储能。

5，带电显示及闭锁功能

1、LED启辉电压（KV）：额定相电压×0.15-0.65

2、闭锁启控电压（KV）：额定相电压 ×0.65

3、当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。

6，自动加热除湿控制

可带1-2路温湿度传感器及输出接点，并且用户可根据需要在出厂时设定加热/除湿/排风输出的上下限。当环境湿度大于上限值或其温度大于下限值时，启动加热，湿度小于下限值或温度大于上限值时，停止加热；当环境温度≥45℃时，无条件停止加热，防止过热损伤。

7，智能语音防误提示功能

1、当断路器合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器”。

2、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分接地开关”。

3、断路器合闸状态、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器、请分接地开关”。

8，分合闸功能

装置面板上设有分闸/合闸转换开关（或按钮）、远方/就地转换开关、储能开关等操作开关，方便用户操作。

9，温湿度显示

10，通讯功能（可选配）

四、控制及操作

1，可带1~2路温湿度传感器及输出接点，数码屏上可以显示温湿度数值。

2，可根据需要设定温度上下限、湿度数值

3，当测量到环境湿度大于设定湿度时或温度低于温度下限时，启动加热器，加热器1、加热器2指示灯亮，同时端子加热器输出1，加热器输出2闭合，直到湿度小于设定湿度或温度大于设定温度上限时，关闭加热器，加热器指示灯灭，加热输出端子断开

4，当环境温度大于设定温度上限时，端子报警输出闭合

5，环境温度大于设定温度上限时，加热无条件退出，防止过热损伤

6，断开温湿度传感器时，系统停止加热。

开孔尺寸：220mm×165mm
