一、概述

SBB三相组合式过电压保护器（以下简称保护器）是一种新型的过电压保护器，用于限制大气过电压和各种真空开关引起的操作过电压。在对相地之间的过电压提供保护的同时，又对相间过电压提供保护，一台保护器可代替六台常规R型避雷器的功能，是普通避雷器性能上无法相比的。特别适合与不同型号的KYN、XGN、GBC、JYN、GZS等35kV及以下成套开关柜配套或直接使用于小型箱式变电站内（户外型产品可露天使用）。

二、用途及执行标准

本保护器结构新颖独特，外型小巧，大大缩减了使用空间，技术性能合理可靠。无间隙产品执行JB/T 10496-2005《交流三相组合式无间隙金属氧化物避雷器》标准；有间隙产品执行JB/T 10609-2006《交流三相组合式有串联间隙金属氧化物避雷器》标准；对以上标准中未明确定义的其它重要电气参数，依据DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》进行设计。

三、使用条件

1、适用于户内、外（详见具体产品型号）；

2、环境温度-40℃ ~ +40℃；

3、海拔高度2000m及以下（高于2000m应选用专用高原型产品）；

4、电源频率不小于48Hz，不大于62Hz；

5、地震烈度8度及以下；

6、最大风速35m/s及以下；

7、重污秽及以下；

8、对有间隙结构，安装点短时工频电压升高不应超过保护器额定电压； 对无间隙结构，安装点持续电压波动不应超过保护器持续运行电压；

四、性能优点

1、采用四星型接法（即俗称的三叉戟式接法），设公共中性点，不但可以大大降低相 间过电压，而且相对地保护水平也有质的提高，真正起到了对真空开关操作过电压的有效限制；

2、选用抗老化、憎水性强的硅橡胶复合材料作为外绝缘，整体硫化一次成型法生产。具有重量轻、散热性好、耐震动、防爆、耐污秽、密封性高等优点，电气绝缘和机械性能优于瓷外套和采用常规套装复合外套工艺生产的产品；

3、高压侧采用绝缘电缆从产品内部引出接线，极大的缩小了并排保护器各单元之间的相间绝缘距离，外型结构紧凑轻巧，安装使用方便；

4、无间隙保护器采用通流容量大、残压比低（不高于1.65）的优质非线性金属氧化物阀片作为主工作电气元件，性能远远优于GB11032-2000的要求，无重大系统故障正常使用下，可安全运行数年；

5、有间隙保护器选用了特种均压照射间隙，冲击系数可降低到0.75左右，与阀片达到最理想配合，工作特性和安全特性均更优于常规串联间隙产品，保护性能优异，小能量操作过电压下，间隙动作寿命可达10万次，特别适用于操作较频繁的环境使用。

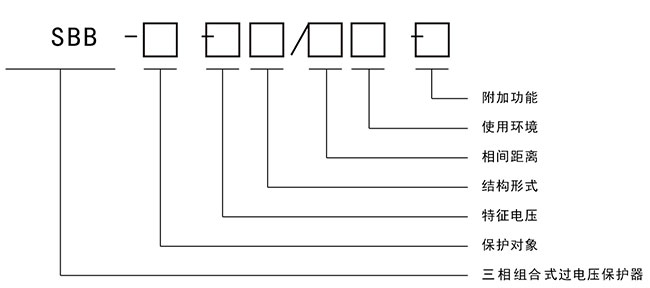

五、型号定义

保护对象 ：A —电机型 C — 电容型 B —电站型（并通用于常规配电领域）

特征电压：执行老国标产品标注额定电压，包括3.8、7.6、12.7、24、42； 执行新国标产品标注系统电压，包括3、3.15*、6、6.3*、10、10.5*、20、35 （其中带*的为电机型）

结构型式：C — 串联间隙 F — 复合外套（或不特别标明） Ⅰ— 正方型底座 Ⅱ — 长方型底座（或不特别标明） T — T型底座

相间距离：包括85、131、150、200、310、400、630等

使用环境：N — 仅用于柜内 IN — 户内使用（或不特别标明）

W1— 户外用，带电缆 W2 — 户外用，不带电缆 GY— 仅用于高海拔地区

附加功能：J — 带计数器 IM — 带智能监测仪

六、典型参数

表一 有间隙SBB-A系列（电机型）

电机额定电压k V	有效值	3. 15	6. 3	10. 5
保护器额定电压kV		3. 8	7. 6	12. 7
工频放电电压kV (不小于）		7. 5	15. 0	25. 0
1.2/50us冲击放电电压及残压kV (不大于）	峰值	9. 5	18. 7	31
250A操作冲击电流残压kV (不大于）		7. 6	15. 0	25. 0
500A雷电冲击电流残压kV (不大于）		9. 5	18. 7	31
4/10us大电流冲击耐受kA		65
2000us方波通流容量A		200 /400
与周围安全净距离mm (不小于）		20	35	60
绝缘电缆沿面爬距mm (不小于）		0	50	200
绝缘电缆间安全距离mm (不小于）		50

表二 有间隙SBB-B系列(电站、配电通用型)

电机额定电压k V	有效值	3	6	10	35
保护器额定电压kV		3. 8	7.6	12. 7	42
工频放电电压kV (不小于）		8. 0	16. 0	26. 0	80. 0
1.2/50us冲击放电电压及残压kV (不大于）	峰值	12. 0	24. 0	41	124. 0
250A操作冲击电流残压kV (不大于）		10. 2	20. 4	35. 0	105. 4
500A雷电冲击电流残压kV (不大于）		12. 0	24. 0	41. 0	124. 0
4/10us大电流冲击耐受kA		65
2000us方波通流容量A		200/400
与周围安全净距离mm (不小于）		20	35	60	200
绝缘电缆沿面爬距mm (不小于）		0	50	200	200
绝缘电缆间安全距离mm (不小于）		50			100

表三 有间隙SBB-C系列(电站、配电通用型)

电机额定电压k V	有效值	3	6	10	35
保护器额定电压kV		3. 8	7.6	12. 7	42
工频放电电压kV (不小于）		8. 0	16. 0	26. 0	80. 0
1.2/50us冲击放电电压及残压kV (不大于）	峰值	12. 0	24. 0	41	124. 0
250A操作冲击电流残压kV (不大于）		10. 2	20. 4	35. 0	105. 4
500A雷电冲击电流残压kV (不大于）		12. 0	24. 0	41. 0	124. 0
4/10us大电流冲击耐受kA		65
2000us方波通流容量A		200/400
与周围安全净距离mm (不小于）		20	35	60	200
绝缘电缆沿面爬距mm (不小于）		0	50	200	200
绝缘电缆间安全距离mm (不小于）		50			100

表四 无间隙SBB-A系列(发电机型、通用于常规电动机)

系统标称电压k V		有 效 值	3. 15	6. 3	10.5
保护器额定电压kV			4. 0	8	13.5
保护器持续运行电压kV			3. 15	6. 3	10.5
直流1mA参考电压kV (不小于）	相-相		7. 0	14. 0	23. 2
	相-地		5.7	11.2	18. 6
250A操作冲击电流残压kV (不大于）	相-相	峰 值	9. 4	18. 7	31
	相-地		7. 6	15. 0	25. 0
5000A雷电冲击电流残压kV (不大于）	相-相		9.5	18. 7	31
	相-地		11.5	23. 0	38. 0
4/1 0 u s大电流冲击耐受kA			65
2000 us方波通流容量A			200 /400
0. 75直流参考电压下泄漏电流uA (不大于）			20	20	20
与周围安全净距离mm (不小于）			20	35	60
绝缘电缆沿面爬距mm (不小于）			0	50	200
绝缘电缆间安全距离mm (不小于）			50

表五 无间隙SBB-B系列(电站型、通用于常规配电领域)

系统标称电压k V		有 效 值	3	6	10	20	35
保护器额定电压kV			5	10	1 7. 0	32. 0	51 . 0
保护器持续运行电压kV			4. 0	8	13.6	24. 0	40. 8
直流1mA参考电压kV (不小于）	相-相		7. 5	15. 0	25. 0	50. 0	84. 0
	相-地		7. 2	14. 4	24. 0	48. 0	73. 0
250A操作冲击电流残压kV (不大于）	相-相	峰 值	11.5	23. 0	38. 3	72. 0	134
	相-地		11.5	23. 0	38. 3	68. 0	1 14. 0
5000A雷电冲击电流残压kV (不大于）	相-相		13. 5	27. 0	45. 0	95. 0	150. 0
	相-地		13.5	27. 0	45. 0	85. 0	134
4/1 0 u s大电流冲击耐受kA			65
2000 us方波通流容量A			200/400
0. 75直流参考电压下泄漏电流uA (不大于）			20	20	20	20	20
与周围安全净距离mm (不小于）			20	35	60	200	200
绝缘电缆沿面爬距mm (不小于）			0	50	200	200	200
绝缘电缆间安全距离mm (不小于）			50			100	100

表六 无间隙SBB-C系列（并联补偿电容器型）

系统标称电压k V		有 效 值	3	6	10	20	35
保护器额定电压kV			5	10	1 7. 0	32. 0	51 . 0
保护器持续运行电压kV			4. 0	8	13.6	24. 0	40. 8
直流1mA参考电压kV (不小于）	相-相		7. 5	15. 0	25. 0	50. 0	84. 0
	相-地		7. 2	14. 4	24. 0	48. 0	73. 0
250A操作冲击电流残压kV (不大于）	相-相	峰 值	10.5	21.0	35.0	72. 0	122.0
	相-地		10.5	21.0	35.0	68. 0	105.0
5000A雷电冲击电流残压kV (不大于）	相-相		13. 5	27. 0	45. 0	95. 0	150. 0
	相-地		13.5	27. 0	45. 0	85. 0	134
4/1 0 u s大电流冲击耐受kA			65
2000 us方波通流容量A			400/800
0. 75直流参考电压下泄漏电流uA (不大于）			20	20	20	20	20
与周围安全净距离mm (不小于）			20	35	60	200	200
绝缘电缆沿面爬距mm (不小于）			0	50	200	200	200
绝缘电缆间安全距离mm (不小于）			50			100	100

表七 SBB-O系列（电机中性点型）

保护器持续运行电压有效值（kV)	电机额定电压有效值（kV)	8/20雷电冲击电流残压不大于（kV)	直流1mA参考电压不小于（k V)
2.13	3. 1 5	6. 0	3. 4
4. 6	6. 3	12. 0	6.9
7. 6	10. 5	19	11.3

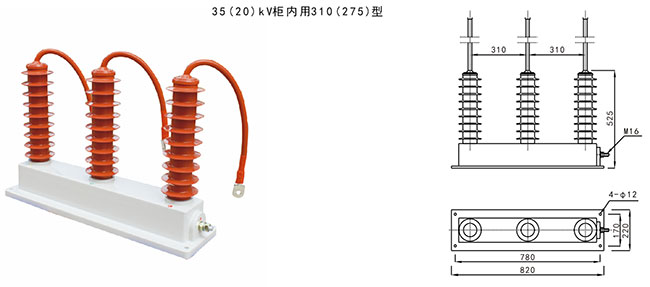

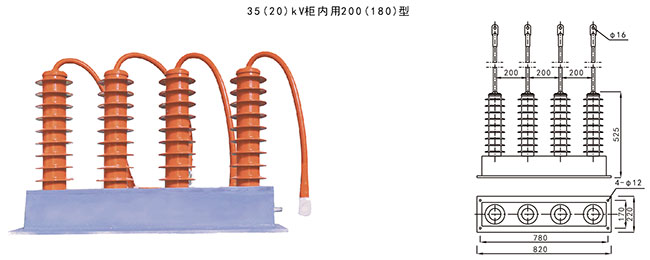

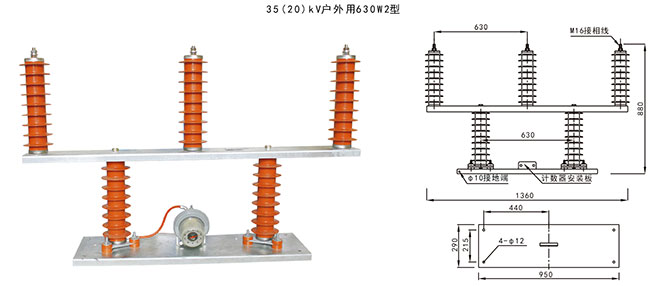

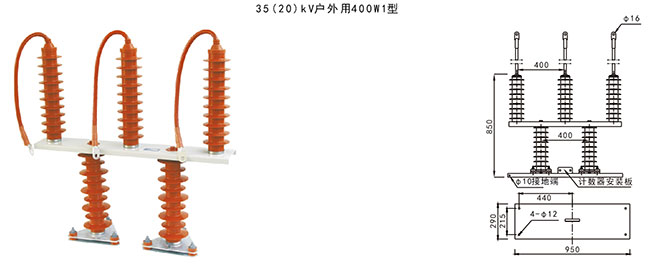

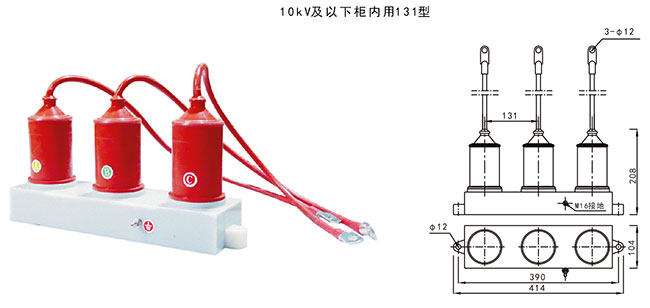

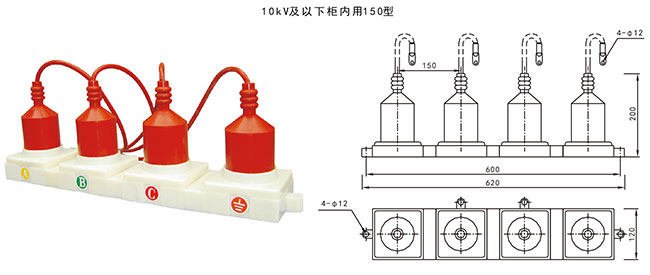

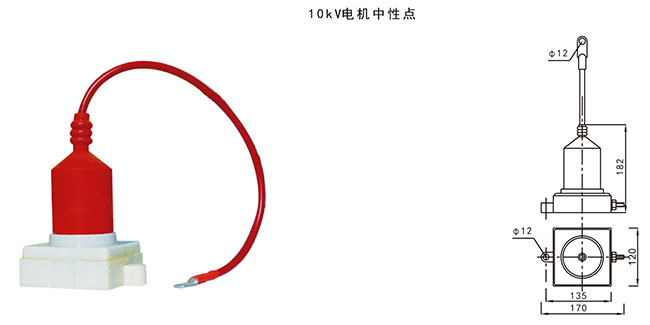

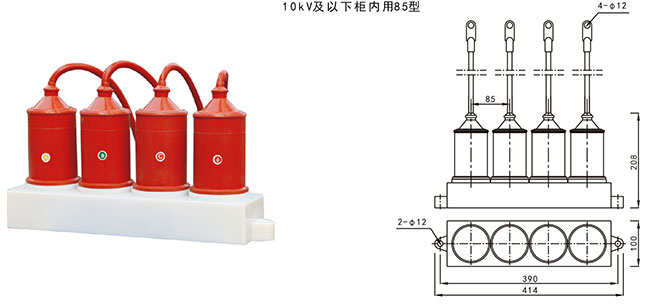

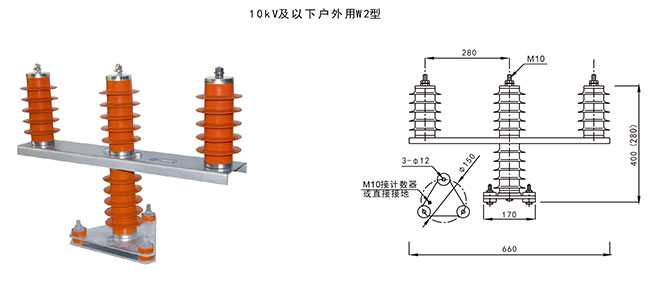

七、外型及安装尺寸

八、注意事项

a、本保护器为吸收和泻放暂态能量元件，不能用于较长时间吸收和泻放持续工频能量，严禁对本产品单独（或将本产品与成套柜一体）做绝缘耐受试验。否则将严重损坏本产品性能甚至导致爆炸。

b、有间隙产品严禁做直流1mA参考电压试验。无间隙产品严禁做工频放电电压试验。

c、工频放电试验推荐的匀速升压速度为：升压达到保护器额定电压后控制在1.5~2s间隙击穿放电。升压过快或过慢均不利于测试的准确性。

d、工频放电试验应将保护器底座用绝缘支柱支起，离地面一定的高度后进行，以降低对地杂散电容对测试结果的影响。

e、注意，工频放电试验时，判断间隙是否放电应以电流表是否突变为准，不应以电压表是否出现明显回落为准。请特别注意，以防止在间隙放电发生后，继续对保护器施加超出额定电压的负荷，造成保护器不必要的损伤。
