一、产品概述

特种六柱全相保护装置，是采用星形三角形双保护接法，一共六柱的特种过电压保护器。产品内部含有三个三角形接法相间保护单元，以及三个星形接法对地保护单元，具有极高的使用稳定性，使用于对保护性能要求高的特种场所（如风力发电）。

本产品外露六个接线端子，三个相端子和三个接地端子，使用时3个接地端子需要全部接地。对应9组参数，分别为相-相参数3组，相-地参数3组，地-地参数3组。与常规四星型过电压保护器相比，多了3组地-地参数。

用户可根据有无3组地-地参数，判断该产品是常规的过电压保护器，还是真正的特种六柱全相保护装置。真正的特种六柱全相保护装置，3个接地极两两间是不直接导通的，存在压敏参数（具体数值见我公司产品说明书和出厂测试卡）。而常规的过电压保护器3个接地极两两间是直通的。

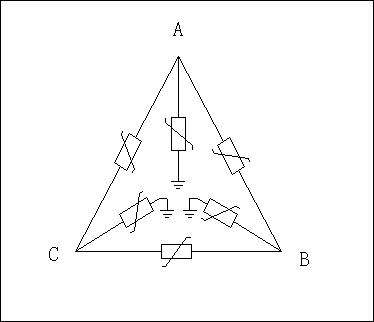

二、特种六柱全相保护装置原理图
