电涌保护器(英文简称SPD)又称浪涌保护器,是一类用于防止雷击侵入低压电力系统,或者侵入二次电子设备,造成过电压下设备损伤的产品。
此产品可使用于常规220/380V配电系统,近年来也开始广泛应用于风力发电设备,以及太阳能光伏发电设备中。
本产品性能要求按GB18802-2002《低压配电系统的电涌保护器(SPD)》标准执行,对该标准中未明确规定的部分参 数,参考IEC61643-1, UL1449, IEEE62.41标准进行修正。另外,GB50057-2010《建筑物防雷设计规范》,对部分电涌 保护器的使用提出了指导规定,部分产品优先执行此标准。
海拔高度:2000m以下;
环境温度:-40tC~+80<C;
环境湿度:不高于90%;
地震烈度:7度及以下;
环境介质:无腐蚀性和爆炸性气体与尘埃。

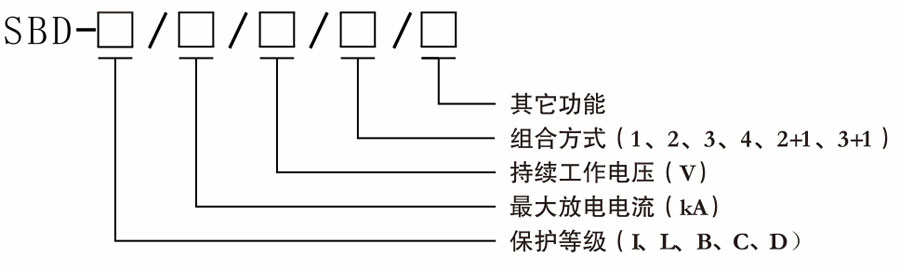

符号说明: | 1 : | 单级单元 |
I : 10/350—级开关型电涌保护器 | 2 : | 二级单元 |
L:光伏用直流电涌保护器 | 3 : | 三级单元 |
B:总进线用电涌保护器 | 4 : | 四级单元 |
C:分支线路用电涌保护器 | 2+1 | :二级单元加一级间隙(用途等同于三级单元型) |
D:单相负载前端用电涌保护器 | 3+1 | :三级单元加一级间隙(用途等同于四级单元型) |
型号 | 用途 | 持续工作 电压V | 最大放电 电流kA | 标称放电 电流kA | 保护水平 kV | 极数组合 | 响应时间 | 推荐连线 规格mm: | 其他备注 |
SBD-I30/750 | 风电 | 750 | 30imp (10/350波形) | 4 | 4P、3P | ≦25μs | 6-35 | 自带劣化脱离器窗口红色模块失效遥佶功能可选配标准353m导轨安装 | |
SBD-I12.S/750 | 12.5imp ( 10/350波形) | 4 | |||||||
SBD-I30/255 | 配电 | 255 | 30imP (10/350波形) | 1.8 | |||||
SBD-I12.5/255 | 12.5imp (10/350波形) | 1.8 | |||||||
SBD-L40/1000 | 光伏 | 1000 | 40 | 20 | 3.6 | ||||
SBD-L20/500 | 500 | 40 | 20 | 1.8 | 6-25 | ||||
SBD-B150/750 | 配电 | 750 | 150 | 100 | 4 | ||||
SBD-B120/750 | 120 | 80 | 3.8 | ||||||
SBD-B100/750 | 100 | 60 | 3.5 | ||||||
SBD-B80/750 | 80 | 40 | 3 | ||||||
SBD-B200/420 | 配电 | 420 | 200 | 120 | 3 | ||||
SBD-B150/420 | 150 | 100 | 2.8 | ||||||
SBD-B120/420 | 120 | 80 | 2.5 | ||||||
SBD-B100/420 | 100 | 60 | 2.2 | ||||||
SBD-B80/420 | 80 | 40 | 2 | ||||||
SBD-B60/420 | 60 | 30 | 1.8 | ||||||
SBD-B200/385 | 配电 | 385 | 200 | 120 | 2.8 | ||||
SBD-B150/385 | 150 | 100 | 2.6 | ||||||
SBD-B120/385 | 120 | 80 | 2.3 | ||||||
SBD-B100/385 | 100 | 60 | 2 | ||||||
SBD-B80/385 | 80 | 40 | 1.8 | ||||||
SBD-B60/385 | 60 | 30 | 1.6 | ||||||
SBD-C40/420 | 配电 | 420 | 40 | 20 | 1.6 | ||||
SBD-C20/420 | 20 | 10 | 1.5 | ||||||
SBD-C40/385 | 配电 | 385 | 40 | 20 | 1.4 | ||||
SBD-C20/385 | 20 | 10 | 1.3 | ||||||
SBD-D20/320 | 配电 | 320 | 20 | 10 | 1.2 | 2P、1P | |||
SBD-D10/320 | 10 | 5 | 1 |

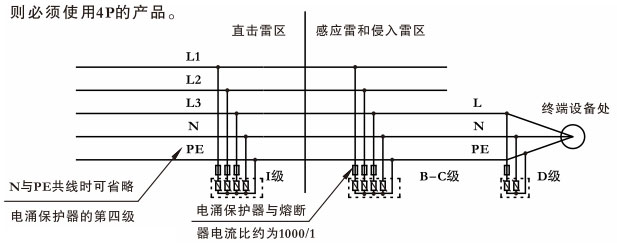

常规配电防雷用电涌保护器简单选型
鲁有可能出现直击雷的场所,也就是雷击可能直接命中被保护设备的场所,应该选择使用I级电涌保护器,也就是10/350开关型产品。 鲁只可能出现倭入雷或感应雷的场所,也就是雷击不会直接命中被保护设备的场所,应选择B、C、D级的电涌保护器,也就是8/20限 压型产品。其中B、C级产品为三相设备使用,D级产品为单相设备使用。
I级电涌保护器,通用的电流为12.5kA-30kA ( 10/350波形)。B、C级的电涌保护器则视设备的重要度,可选择20-200kA ( 8/20 波形)的保护器,保护器的最大通流越大保护性能越好,普通等级场所选择40-100kA( 8/20波形)即可。D级产品为终端保护,通 用的电流为5-10kA ( 8/2〇波形)。
当电涌保护器配套的熔断器已经确认电流时,也可依据熔断器的规格确认使用何种电流的电涌保护器,电涌保护器的最大通流/培 断器额定电流,可大致认为是1000/1的关系。例如40kA电涌保护器,可配套40A培断器。
对于不同的三相配电系统,是使用4P还是3P的电涌保护器,关键是看系统的零线与地线是否公用。如果公用,可以直接使用3P的产 品。如果完全分离,则必须使用4P的产品。

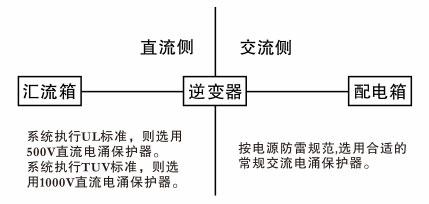

光伏发电用电涌保护器简单选型
逆变器前端为直流部分,包括直流汇流箱和逆变器直流侧,这一部分应该使用专用的直流电涌保护器。
逆变器后端为交流部分,包括逆变器交流侧和配电系统,这一部分应该使用常规的交流电涌保护器。
交流部分的电涌保护器选型方式,与常规的配电防雷用电涌保护器选型方式相同。
直流部分的电涌保护器选型,主要看该光伏发电系统的执行标准。若执行UL标准,则应该选择直流电压500V产品。若执行TUV标 准,则应该选择直流电压1000V产品。
风力发电用电涌保护器简单选型
变压器前端为690V系统,包括风机、塔杆以及箱变的低压侧,这一部分应该使用专用的风电电涌保护器。
变压器后端为中压系统(常见为3SkV系统),包括箱变的高压侧以及后续输电系统,这一部分应该使用大容呈过电压保护器或避 雷器。
塔筒中有部分辅助回路,是经过了二次变压的,其电压低于690V,也依据具体电压选择合适的电压等级常规电涌保护器。
