一、产品概述

110和220kV是配电网络的主要电压等级，一般采用大电流接地系统，以防止单相接地情况下，其它两相对地电压升高，而不像中压系统（如10kV）做成小电流接地。

同时该中性点直接接地系统并不等同于终端380V配电系统，可以设多处接地点。由于110和220kV系统电压高、负载大，为保证系统运行方式在发生变化时，零序网络保持基本不变，达到使接地保护范围基本不变的目的，以及为了降低整个电力系统的接地短路电流水平，该供电网络通常只设几个接地点，其它变压器的中性点，只在该变压器操作时接地，以防止操作过电压和谐波。

当系统单相接地故障或非全相运行时，会在变压器中性点产生幅值较高的工频过电压；当雷电波从线路入侵时，在变压器中性点反射会产生幅值较高的雷电过电压。加之国产变压器中性点一般都采用分级绝缘结构，中性点绝缘比较薄弱，因此必须在中性点回路设置合理的过电压保护方式，以保证变压器安全运行。

SBJB变压器中性点接地切换及保护成套装置（以下简称SBJB），就是为适应该需要而设计的产品。

二、用途及执行标准

SBJB使用于110kV和220kV电力变压器中性点回路，实现变压器中性点接地或不接地两种不同的运行方式。避免由于系统故障，引起变压器中性点电压升高造成对变压器的侵害。

SBJB按照DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》、GB311.1-1997《高压输变电设备的绝缘配合》及“国家电网公司十八项电网重大反事故措施”等国家及行业标准的有关规定进行设计、制造。

三、产品特点

SBJB集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备为一体。具有体积紧凑，整体设计调试可靠性高的特点。

SBJB采用水平球型放电间隙，比惯用的垂直棒型放电间隙放电电压分散性小、特性稳定，与避雷器特性及主变压器的绝缘配合更精确，热容量大，不易烧损。

SBJB可根据用户需要现场试验调试，自由选配配件。如用羊角间隙或棒间隙替代球隙；用间隙垂直安装替代水平安装；用硅橡胶避雷器替代陶瓷避雷器；用GW8单柱拍合隔离开关替代GW13双柱中开隔离开关，选配CS8、CS14、CS17各型手力操动机构，或各式电动机构等等。

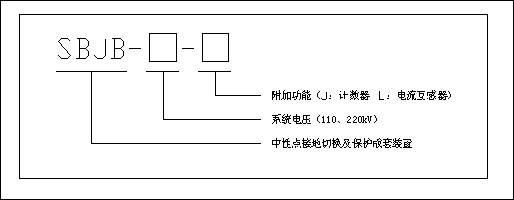

四、型号定义

例：SBJB-110表示110kV变压器中性点接地切换及保护成套装置

五、使用条件

1、适用于户内、外；

2、环境温度：不低于-40℃，不高于+40℃；

3、海拔高度：不超过3000m；

4、电网频率：58~62Hz（60Hz系统），48~52Hz（50Hz系统）；

5、最大风速：不超过35m/s；

6、地震烈度：7度及以下；

7、安装场所的空气中不应含化学腐蚀气体和蒸气，无爆炸性尘埃。

六、典型参数

SBJB典型技术数据如下表：

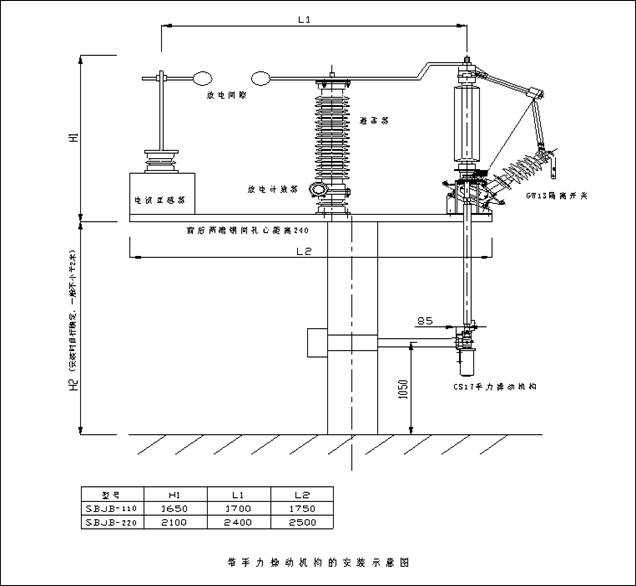

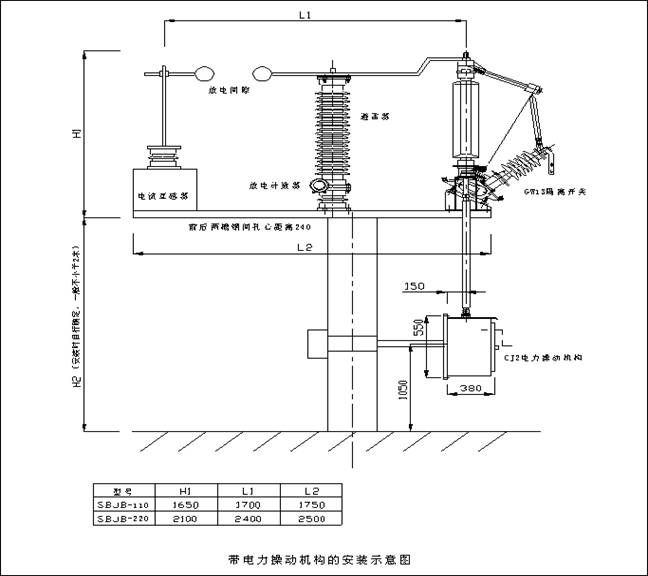

七、外型及安装尺寸

八、订货须知

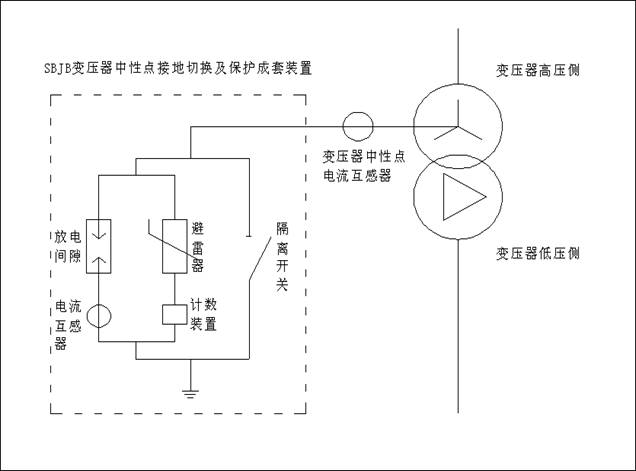

1、变压器中性点电流互感器一般装设在变压器出线套管上，不包括在本装置内。本装置原理接线图如下图所示。

2、设计订货时应告知变压器额定电压，电流互感器变比，隔离开关额定电流，操作机构型式，氧化锌避雷器额定电压等参数。当未具体指明时，将按本说明书技术数据标准配置交货。

3、电流互感器二次侧标配设0.5/10P两个次极，供测量保护使用。不用时应将其短路。如有其它要求请在订货时说明。

4、连接到变压器中性点的导线截面和型式由用户决定。

5、水泥杆由用户准备，不在本装置供货范围内。水泥杆顶部焊450×450mm钢板，离地1050mm处预留钢箍。并预留2~3个接地螺母。

6、水泥杆亦可采用金属钢管制成，且本公司可按用户要求提供配套产品与服务。具体事宜在订货时商议确定。
